如何更換電主軸軸承及安裝

發(fā)布時間：2018-05-20 20:23:12點擊率：

【大中小】

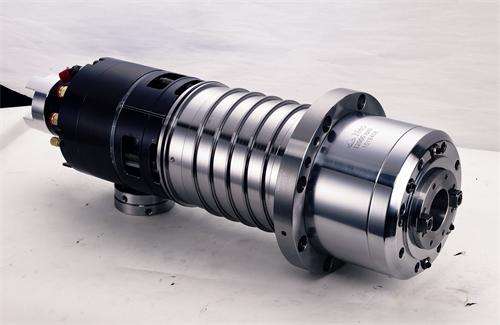

當機床電主軸受損需要更換時，應當先拆下原有的電主軸，再將新主軸組裝好后，打完動平衡，再重新安裝到機床上，才可以使用機床。這里應當注意，新的電主軸零部件可以使用原主軸上OK的零部件，比如完好的軸承等，但是組裝完后，應該再次做動平衡試驗，然后才可以用，如果動平衡沒有做好，那么會顯得噪聲特別大，而且軸承等零部件易損壞。
首先是拆卸損壞的電主軸，先拿去頂部氣缸，再擰下疊簧壓塊，注意疊簧壓塊里面有緊固用的頂絲，應該先松掉頂絲再松螺紋，在拿下九對疊形簧片和擋圈，要想拆下電主軸芯部，就得先拿下帶輪而帶輪又用背緊螺母壓著，所以先要擰下背緊螺母上的壓緊螺釘，然后拆下背緊螺母，這樣皮帶輪就可以卸下來了。最后要拿下主軸芯部——包括柱體及內、外套的整個部件，這事至少需要兩個人，一個人拆掉軸承端蓋螺釘，一個人注意保護，用手托住電主軸柱體底部，當軸承端蓋被卸下來后，主軸芯就可以掉下來，這時兩個人同時在下面扶著主軸芯部，如果芯部拿不下來，可以用鋼棒輕輕的在上面往下敲，最后拿下主軸芯部，最后就是電主軸的安裝。
在安裝電主軸前，要做到以下幾點：1. 將拉桿和推桿相互擰緊——它倆靠螺紋連接。2. 用汽油清洗殼體內壁和主軸外套，以免安裝時有雜質進入，影響配合質量，這時主軸外套尺寸為φ110mm±0.0065mm，它和殼體的內壁為過渡配合。3.九對疊簧由于機床長期使用而布滿油性灰塵，應用汽油或煤油清洗干凈，然后加上黃油——鋰基脂或鈣基脂，這樣可以延長疊簧的使用壽命。4.給三副軸承加上潤滑油，由于要耐高溫，所以最好為鋰基脂或鈉基脂，同時要檢查向心推力軸承方向，為背靠背式安裝。
做好基本準備工作，電主軸做好動平衡后，就可以安裝主軸啦。先將拉桿、推桿、柱體、軸承、內套、外套按圖裝配好（內套和外套之間有間隙，以變軸承轉動），兩個人托著從殼體的下方往上裝，另一個人上緊軸承端蓋，主軸軸芯就不會掉下來了，然后再依次安裝帶輪、背緊螺母、擋圈、九對疊形彈片，疊簧壓塊，最后裝好壓縮氣缸，整個主軸就算裝好了。在這里應該注意的一點是如果軸承端蓋高度和軸承深入高度不一致，可以通過軸承端蓋來調整高度，同時要將下面的軸承端蓋和上面的軸承壓緊塊都壓緊。
